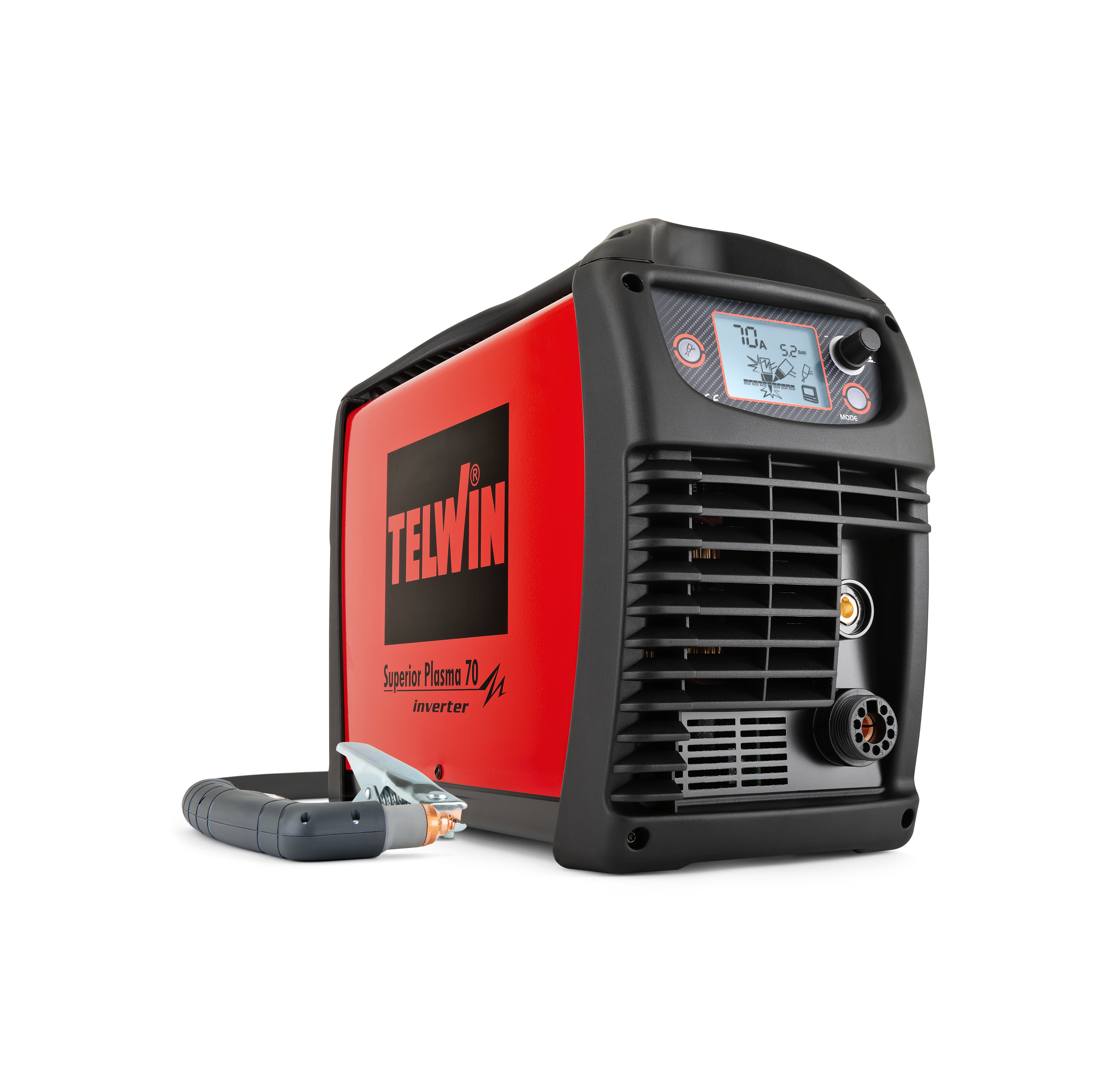

SUPERIOR PLASMA 70

SUPERIOR PLASMA 70

Descarregar PDF Solicite informações

Sistema inverter de corte a plasma a ar comprimido de 70A, com ignição por contacto do arco piloto. Interface de ligação integrada com sistemas de corte automatizados. Alimentação trifásica de 230/400V. Fornecido com tocha PV.
Corte máx. 30 mm. Funções avançadas: corte em grelha, corte 4T e goivagem de todos os materiais condutores.
Possibilidade de interface com sistemas de corte automatizados. Conector específico para a configuração de vários sinais de controlo do processo de corte. Compatível com controle remoto.
Elevada estabilidade da corrente de corte.
Ecrã LCD de leitura e regulação simples.
Proteção termostática, sobretensão, subtensão, sobreintensidade, circuito em tocha, falha de fase, falha de ar.

Sistema inverter de corte a plasma a ar comprimido de 70A, com ignição por contacto do arco piloto. Interface de ligação integrada com sistemas de corte automatizados. Alimentação trifásica de 230/400V. Fornecido com tocha PV.
Corte máx. 30 mm. Funções avançadas: corte em grelha, corte 4T e goivagem de todos os materiais condutores.
Possibilidade de interface com sistemas de corte automatizados. Conector específico para a configuração de vários sinais de controlo do processo de corte. Compatível com controle remoto.
Elevada estabilidade da corrente de corte.
Ecrã LCD de leitura e regulação simples.
Proteção termostática, sobretensão, subtensão, sobreintensidade, circuito em tocha, falha de fase, falha de ar.

Inverter, sistema de corte por jato de plasma, com iníção por contacto do arco piloto.
Permite cortar rapidamente e sem deformações, cortar em pedaços de treliça e a queima de todos os materiais condutores, como aço, aço inoxidável, aço galvanizado, alumínio, cobre, latão, etc.
Permite o interface com sistemas de corte automáticos.
Características:

fácil de transportar;
alta estabilidade de corrente de corte;
fácil de usar, fácil de ler e ajustar o painel digital;
controle remoto;
termostática, sobretensão, baixa tensão, sobrecorrente, curto circuito da tocha, proteção contra falha de fase e de ar.

Fornecido com tocha.

CÓDIGO

816170

THREE PHASE MAINS VOLTAGE

230 / 400 V

FREQUÊNCIA DE REDE

50 / 60 Hz

CORRENTE DE CORTE MÁX. EN60974-1

70 @ 30% A

GAMA DE AJUSTE DA CORRENTE DC

20 - 70 A

CORRENTE DE CORTE 60%

50 A

CORRENTE DE CORTE 100%

40 A

CORRENTE ABSORVIDA MÁXIMA

13 A

GAMA V OUT

80 - 210 V

TENSÃO MÁXIMA EM VAZIO

325 V

POTÊNCIA ABSORVIDA MAX

8,5 kW

FUSÍVEL

10 A

EFICIÊNCIA

90 %

MAX CUTTING THICKNESS

30 mm

CAUDAL DE AR COMPRIMIDO

200

PRESSÃO DO AR COMPRIMIDO

4 - 5 bar

TAMANHO DO CABO DE REDE

2,5 m

NORMATIVA

EN 60974-1 /-10

GRAU DE PROTEÇÃO

IP23

DIMENSIONS

47 x 19 x 35,5 cm

PESO

15,8 kg

Imagem do Catálogo

Descarregar IMG

Manual de instruções

Descarregar PDF

Vista explodida

Descarregar PDF

brochure

Descarregar PDF

PV TOCHA PLASMA 6 M

804041

SUPERIOR PLASMA 70

816070

CAIXA DE CONSUMÍVEIS PLASMA

CAIXA CONSUMÍVEIS TOCHA PV

804108

TOCHAS PLASMA

PXA TOCHA PLASMA 12 M

802955

UNIDADE DE CORTE CIRCULAR

CIRCULAR CUTTING UNIT

804059

OUTROS ACESSÓRIOS PLASMA

MMS-10 FILTRO PÁRA HUMIDADE E SUJIDADE

804340

MMS-10 CARTUCHOS DE FILTRO DE AR 4 PCS.

804343

CABO DE LIGAÇÃO CNC 10M

804976

CARROS E ACESSÓRIOS

CARRINHO - AMERICA

803084

fácil de transportar;
alta estabilidade de corrente de corte;
fácil de usar, fácil de ler e ajustar o painel digital;
controle remoto;
termostática, sobretensão, baixa tensão, sobrecorrente, curto circuito da tocha, proteção contra falha de fase e de ar.

Fornecido com tocha.

CÓDIGO

816170

TENSÃO DE REDE TRIFÁSICA

230 / 400 V

FREQUÊNCIA DE REDE

50 / 60 Hz

CORRENTE DE CORTE MÁX. EN60974-1

70 @ 30% A

GAMA DE REGULAÇÃO DA CORRENTE DC

20 - 70 A

CORRENTE DE CORTE A 60%

50 A

CORRENTE DE CORTE A 100%

40 A

CORRENTE ABSORVIDA MAXIMA

13 A

GAMA V OUT

80 - 210 V

TENSÃO EM VAZIO MAX

325 V

POTÊNCIA ABSORVIDA MAX

8,5 kW

FUSÍVEL

10 A

EFICIÊNCIA

90 %

ESPESSURA MÁXIMA CORTE

30 mm

CAPACIDADE DE AR COMPRIMIDO

200

PRESSÃO AR COMPRIMIDO

4 - 5 bar

COMPRIMENTO DO CABO DE ALIMENTAÇÃO

2,5 m

NORMATIVA

EN 60974-1 /-10

GRAU DE PROTEÇÃO

IP23

DIMENSÕES (CxLxA)

47 x 19 x 35,5 cm

PESO

15,8 kg

Imagem do Catálogo

Descarregar IMG

Manual de instruções

Descarregar PDF

Vista explodida

Descarregar PDF

brochure

Descarregar PDF

PV TOCHA PLASMA 6 M

804041

SUPERIOR PLASMA 70

816070

CAIXA DE CONSUMÍVEIS PLASMA

CAIXA CONSUMÍVEIS TOCHA PV

804108

TOCHAS PLASMA

PXA TOCHA PLASMA 12 M

802955

UNIDADE DE CORTE CIRCULAR

CIRCULAR CUTTING UNIT

804059

OUTROS ACESSÓRIOS PLASMA

MMS-10 FILTRO PÁRA HUMIDADE E SUJIDADE

804340

MMS-10 CARTUCHOS DE FILTRO DE AR 4 PCS.

804343

CABO DE LIGAÇÃO CNC 10M

804976

CARROS E ACESSÓRIOS

CARRINHO - AMERICA

803084

Superior Plasma

Para um corte superior

Tudo aquilo que pode precisar num sistema de corte de plasma.

E muito mais.

A gama Superior Plasma combina eficiência e flexibilidade (corte manual e automatizado) com uma qualidade excelente e fiabilidade superior no corte de plasma.
Potência no estado puro, nenhuma tarefa voltará a ser um problema. A intuitividade da configuração e a facilidade de uso permitem desfrutar ao máximo de todas as potencialidades de Superior Plasma.

Maior performance: entre os melhores da categoria.
Versátil: uso manual e com sistemas de corte automático.
Intuitiva: interação e configuração simplificadas.
Compacta: design compacto e robusto, para se adaptar a todos os tipos de ambientes, mesmo os mais hostis.
Qualidade: limpeza e precisão de corte.

Máxima operatividade sem interferências
O sistema de ignição sem HF permite operar em ambientes com instrumentos sensíveis sem criar interferências e sem limitações nas configurações de corte.

Operações garantidas em qualquer lugar
A ampla faixa de tensão garante o uso com moto-geradores até +/-15%.

Projetada para durar
Compacta e robusta, dá o melhor de si em condições de trabalho particularmente intensivas e em ambientes difíceis.

Potência “Superior”

Uma capacidade de corte máxima até 50 mm em aço.

Vida média dos consumíveis mais longa
A gama Superior Plasma foi projetada para otimizar a vida média dos consumíveis com uma significativa redução dos tempos de paragem do sistema.

Corte mais preciso e limpo
A série Superior Plasma garante maior precisão de corte com diminuição dos tempos de reprocessamento.

Poupança energética
Consumo energético reduzido (até -30%).

Corte cada vez mais rápido
Velocidades de corte duas vezes superiores em relação ao oxicorte.

Ligação imediata com os sistemas de corte automático
Ligação fácil a sistemas CNC graças ao conector específico para a configuração de vários sinais de controlo do processo de corte.

Deteção automática da tocha
Todos os modelos da série Superior Plasma incluem o reconhecimento automático da tocha em Plug-and-Play (manual e automática).
